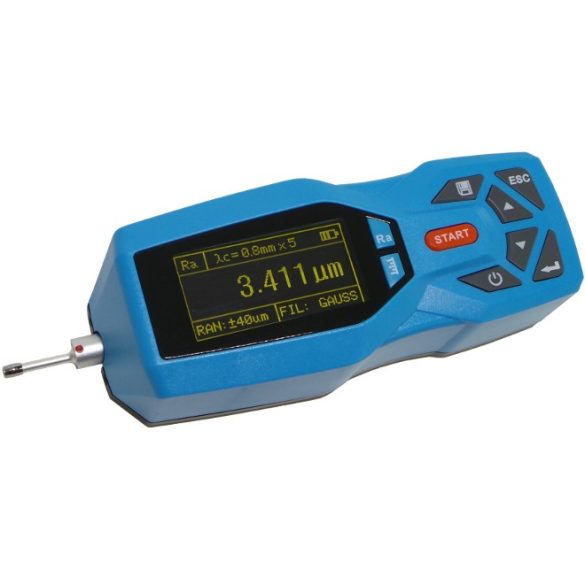

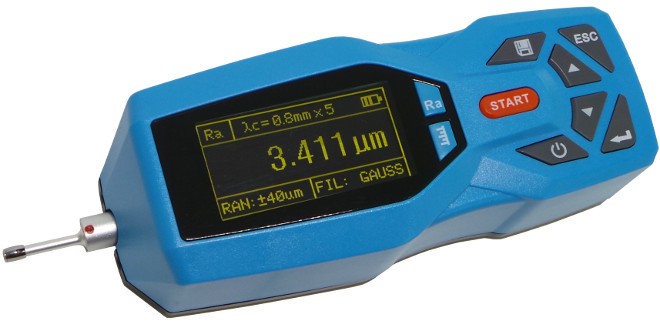

Salutron SRT Pro felületi érdességmérő

Salutron SRT Pro felületi érdességmérő

A Salutron SRT Pro felületi érdességmérőnél a mérési eljárás során az érzékelő lineárisan mozog a mért hossz mentén. A szonda a felületi profilnak megfelelően mozog. Ezek a mozgások elektromos jelekké alakulnak át, amelyeket egy A/D átalakító erősít, szűr, és digitális jellé alakít. Ezeket a jeleket aztán a fő processzor Ra és Rz értékekként (vagy Rq és Rt mérőszámokként) finomítja és megjeleníti a képernyőn.

Jellemzők

• Könnyen kezelhető menü
• 14 érdességi paraméter megjelenítése
• Hullámszűrési módszerek: RC , PC - RC , GAUSS , D-P
• Határoló hullámhossz: 0,25 mm / 0,8 mm / 2,5 mm
• A szonda pozícionálásának megjelenítése
• Érzékelő furatokban , nyílásokban és hornyokban végzett mérésekhez
• USB interfész
• Választható nyelvek: Angol, német

Alkalmazás

• Kemény felületek érdességének, valamint furatok, nyílások és hornyok belsejének érzékelése
• Például: Laboratóriumok, mérőhelyiségek, műhelyek, mérnöki létesítmények és sok más helyen

Műszaki adatok

Minden SaluTron® mérőműszer megfelel a nemzeti (DIN) és nemzetközi (ISO, BS, ASTM) szabványoknak, és rendelkezik CE-jelzéssel.
A specifikációk előzetes értesítés nélkül változhatnak.

• Érdesség
  Ra, Rz==Ry(JIS), Rq, Rt==Rmax, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rku, Rsm, Rmr;
  µm/µinch átkapcsolható
• Mérési tartomány
  Ra, Rq: 0,005 - 16 µm
  Rz, R3z, Ry, Rp, Rt, Rm: 0,02 - 80 µm
  RSm, RS: 1.000 µm
  Rsk, Tp: 100 %
• Felbontás 0,001 μm / 0,04 µinch
• Pontosság ≤ 10%
• Ismételhetőség ≤ 6 %
• Kereszthullámhossz (cut-off) 0,25 mm / 0,8 mm / 2,5 mm / Auto
• Keresztmetszeti hossz Ln 1 - 5 vágás (választható)
• Átfutási sebesség
  0,25 mm - 0,135 mm/s
  0,8 mm - 0,5 mm/s
  2,25 mm - 1 mm/s
• Digitális szűrő RC, PC-RC, GAUSS, D-P
• Érzékelő TS-100 szabványos modell, induktív, gyémántcsúcs 5 µm sugarú, 90°-os szögű
• Érzékelő mérési tartomány ± 20µm / ± 40µm / ± 80µm
• Nyelvi menü: Angol, német
• Kijelző 128 x 64 OLED pontmátrix kijelző
• Energiaellátás Beépített 3,7V Li-Ion akkumulátor, töltő AC220V/DC5V, 800mA / 3 óra, üzemidő 20 óra
• Környezeti körülmények -20°C - +40ºC, ≤ 90% relatív levegő páratartalom
• ISO, DIN, ANSI, JIS szabványok
• Méretek 141 x 55 x 40 mm (készülék szonda nélkül)
• Súly 400 g

Szabványos szállítási tartomány

• SRTPro készülék
• Standard mikrokapcsoló TS-100
• Durvaság Szabványos Ra
• Védősapka az érzékelőhöz
• Töltő 220V 50Hz
• Adatkábel nyomtatóhoz és PC-hez
• tok, használati utasítás
• DataView szoftver
