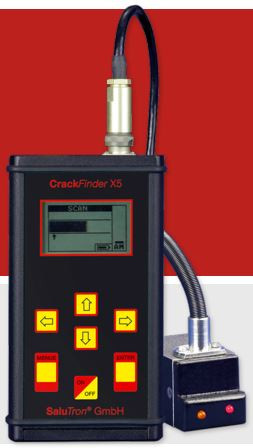

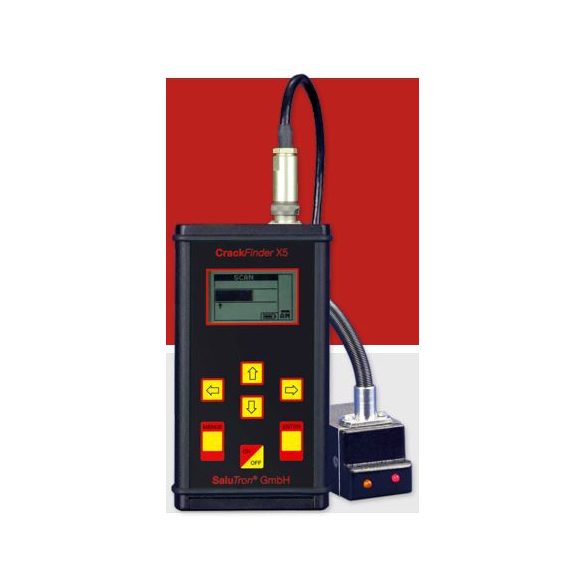

Saluton CrackFinder X5 Repedésvizsgáló eszköz

Saluton CrackFinder X5 Repedésvizsgáló eszköz

A Salutron CrackFinder X5 érzékelővel történő kézi pásztázással pontosan megtalálja a repedéseket minden alumínium és ferromágneses anyagon, például acélcsöveken, acél nyomástartó tartályokon, acélkazánokon, acélszerkezeteken stb.

Ez a mérőműszer nem csak a repedéseket találja meg a vizsgált anyagban pillanatok alatt, hanem a repedés mélységét is képes mérni és meghatározni a 3-4 mm vastag szigetelőrétegen keresztül (csak acél esetében)!

A repedések a legfeljebb 10 mm vastagságú korróziós vagy festékrétegen keresztül is megtalálhatók és nyomon követhetők, és a repedésnek nem kell a vizsgált darab felületéhez kapcsolódnia, mint a festékbehatolási technikához szükséges.

Az alkalmazott innovatív mérési technika nélkülözhetetlen segítség a megelőző karbantartás és a gyártási folyamatok során, mivel lehetővé teszi a felhasználó számára a repedések könnyű és gyors lokalizálását, ami viszont időt és nagy költségeket takarít meg a felhasználó számára az esetlegesen bekövetkező balesetek miatt. Az X5 széleskörűen alkalmazható a petrolkémiai iparban, a vegyiparban, a gáziparban, az energiatermelő iparban, a futóműiparban, a nehézgépek általános ellenőrzésére stb.

Mérési elv

A CrackFinder X5 mágneses és örvényáram elv alapján működik, így az anyagokban lévő repedések pontosan meghatározhatók, mélységük és kiterjedésük (max. 5 mm) pontosan mérhető.

A mért értékek közvetlenül az LCD-monitoron jelennek meg. A kijelző megvilágítható a sötét környezetben történő működéshez. Továbbá ez a mérőműszer szélsőséges üzemi hőmérsékleten (-15°C és +40°C között) is használható a világ szinte minden országában. A műszer festék és/vagy korróziós bevonatok vastagságának mérésére is alkalmas.

Az egyszerű kalibrálási funkciók biztosítják, hogy az anyaghatásokat és az érzékelő tűréshatárait ez az intelligens műszer nagymértékben kompenzálja.

A műszer és az érzékelő teszteléséhez és kalibrálásához megfelelő kalibrációs blokk egy referencia repedéssel (repedésmélység 2 mm) a szállítási terjedelem részét képezi. A műszert csak akkor kell újrakalibrálni, ha a kijelzőn a próbadarabra vonatkoztatva helytelen értéket mutat.

Jellemzők és felszerelés

• Alkalmazás acélból vagy alumíniumból készült csövek, csővezetékek, kazánok, szerkezetek, keréktárcsák, tartályok stb. repedéseinek felismerésére
• A repedés lokalizálása és a repedés mélységének megbízható mérése
• A repedések felismerését nem befolyásolja a korrózió, a festék és/vagy a legfeljebb 10 mm-es szigetelőrétegek.
• Gyors, biztonságos és problémamentes repedésérzékelés intelligens technológiával.
• Nagyfokú költségcsökkentés az időben történő javítási lehetőségnek köszönhetően
• Hajszálrepedések felderítésére és a fémfáradás meghatározására alkalmas
• Nincs szükség fogyóeszközökre, mint például csatlakozókra, festék-penetránsokra stb.
• A beszerzési ár rendkívül hamar megtérül, ha megelőző karbantartás során alkalmazzák

Alkalmazás

• Repedések keresése, repedés-azonosítása és mennyiségi meghatározása acélból vagy alumíniumból készült csöveken, csővezetékeken, kazánokon, szerkezeteken, kerekeken, tartályokon, nyomástartó edényeken stb.
• Elsősorban a megelőző karbantartás során és a petrolkémiai iparban, a gáziparban, az energiaiparban, a vegyiparban, az ellenőrzések során és többek között nehézgépeknél a termelési folyamatokban használják.

Műszaki adatok

Minden SaluTron® mérőeszköz megfelel a nemzeti (DIN) és nemzetközi (ISO, BS, ASTM) szabványoknak, és rendelkezik CE-jelöléssel.
A specifikációk előzetes értesítés nélkül változhatnak.

• Repedések keresése és lokalizálása acél és alumínium alkatrészeken. öntött acél, szürke öntöttvas és gömbölyű öntöttvas is
• A vizsgálandó repedések minimális mélysége 0,3 mm és 0,5 mm között van
• A vizsgálandó repedések legkisebb szélessége 0,05 mm
• A vizsgálandó repedések minimális hossza 5 mm
• A repedésmélység mérési tartománya 0,3 mm-től 5 mm-ig terjed
• Mérési hiba a repedésmélység mérésénél 0,2 + 0,1 h mm, h = repedésmélység
• A bevonatvastagság mérési tartománya 0 és 6 mm között
• A bevonatvastagság mérésének pontossága 5 %.
• A festék- és/vagy korróziós vagy szigetelőréteg alatti repedések felismerése 10 mm bevonatvastagságig
• Tápellátás 9 V-os alkaline elem (6F22)
• Működési idő 10 óra - állandó elemállapot-kijelzés
• Működési hőmérséklet -15°C és +40°C között
• A mérőműszer méretei 150 x 80 x 35 mm
• Érzékelő méretei 24 x 24 x 48 mm
• Érzékelő kábel hossza 1,5 m
• Tömeg (érzékelővel együtt) 0,5 kg
• Súly tokkal együtt 3 kg

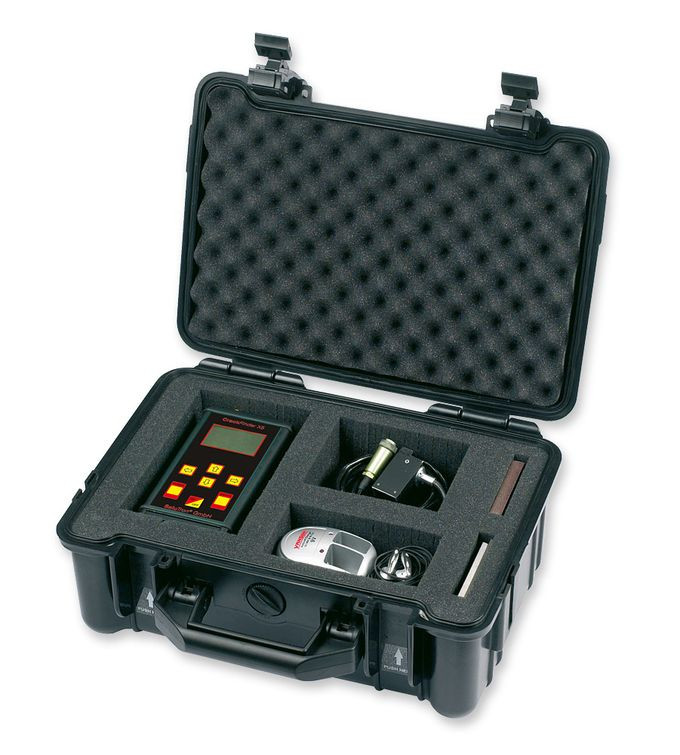

Szabványos szállítási tartomány

• A CrackFinder® X5 mérőműszer
• Érzékelő kábellel
• 9 V-os elem (6F22)
• Akkumulátortöltő
• Csatlakozókábel a töltőhöz
• Fejhallgató
• Csatlakozókábel a fejhallgatóhoz
• Repedés kalibrációs minta: acél 2 mm repedésmélységgel
• Műanyagból készült kalibrációs minta, 2 mm vastagságú
• Nagy ütésállóságú, porálló és 5 méteres mélységig vízálló szervizház
• Univerzális szerviztáska hordszíjjal és elülső zsebbel
