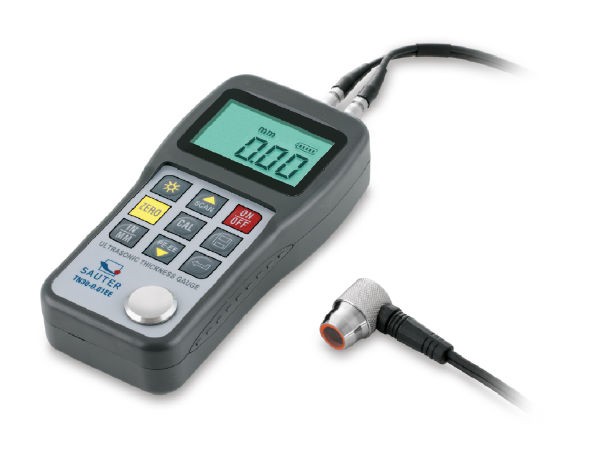

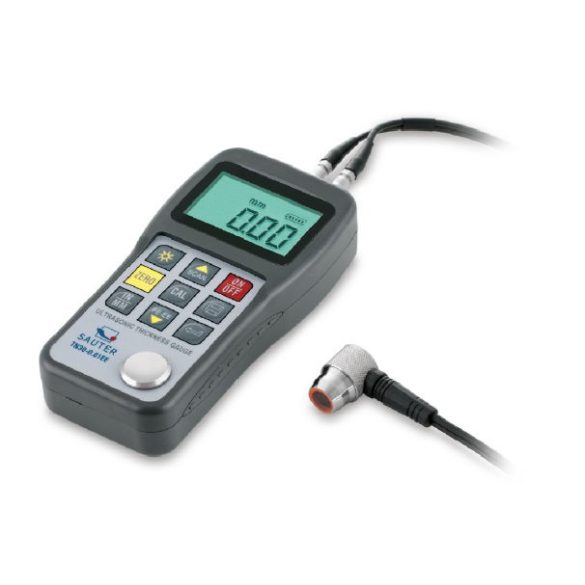

SAUTER TN 30 EE Ultrahangos falvastagságmérő

SAUTER TN 30 EE Ultrahangos falvastagságmérő

Kiemelkedő tulajdonságokkal rendelkező falvastagságmérő készülék. Masszív kéziműszer, gyorsés rugalmas falvastagság méréshezfedőrétegen keresztül isAlkalmasnagynyomásútartályok, edények, vegyipari eszközök ellenőrzésére is.Alkalmas festékrétegen keresztül történő mérésre is.Alkalmas, acél, öntöttvas,alumínium, réz, bronz, cink, üveg (kvarc), kerámia, kompozitok és epoxik, valamint homogén műanyagok és egyéb ultrahangotjól vezető anyagokfalvastagságának mérésére. Működik minden helyzetben: vízszintesen, függőlegesenésfejjel lefelé is.

Két mérési mód anyagvastagság meghatározásához: pulse-echo és echo-echo mód.

Echo-echo mód: az anyagvastagság tényleges meghatározása a bevonat eltávolítása nélkül is, ily módon meg lehet határozni pl csövek vastagságát roncsolódás nélkül. Echo-echo mérés csak a szállítási tartalomhoz adott mérőfejjel lehetséges.

Tulajdonságok:

• Külső érzékelő
• Adat interfész RS-232 szabvány
• Kemény hordtáska
• Scan mód (10 mérés másodpercenként.),
• Egypontos mérési üzemmód
• Belső memória akár 20 fájl (Akár 100 érték/fájl)
• Választható mértékegységek: mm, inch
• Két mérési mód anyagvastagság meghatározásához: pulse-echo és echo-echo mód
• Anyagvastagság tényleges meghatározása a bevonat eltávolítása nélkül is

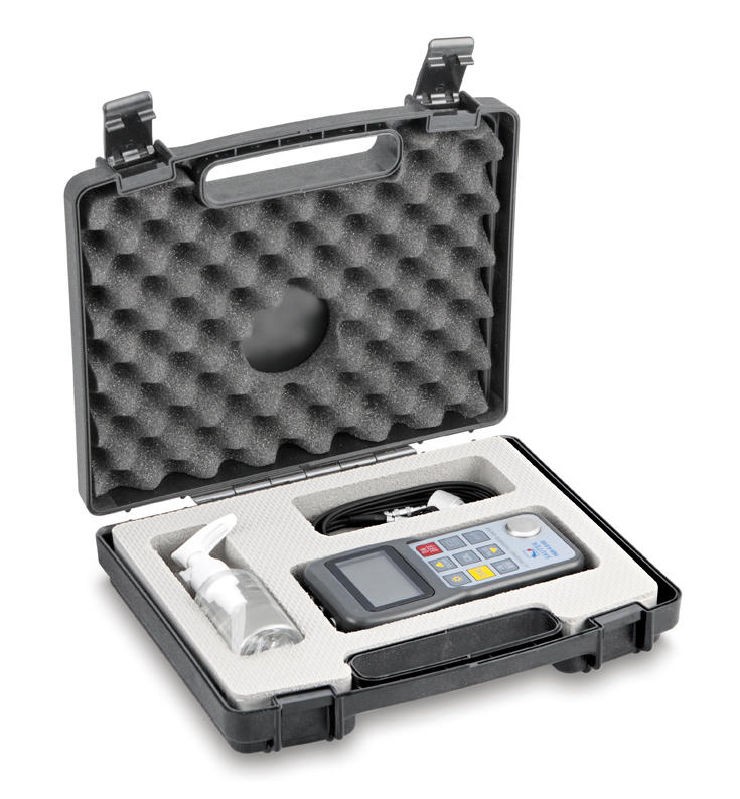

Szállítási tartalom:

• Falvastagságmérő készülék
• 5 MHz, dia 10 mm szenzor
• Csatolópaszta
• Elemek
• Használati útmutató
• Hordtáska

Műszaki adatok:

Mérési módszer	Első visszhang mérése: adó-vevő szondával
Kijelző	4.5-jegyű OLED színes kijelző, háttérvilágítással,
Méréstartomány	Pulse-echo mód: 0,65-600 mm (acélban) Echo-echo módban: 3-30 mm
Mérési pontosság	±0.5%  + 0.01 mm, függ az alapanyagtól és a mérési körülményektől
Felbontás	0,01 mm a 0,8-99,99 mm-es tartományban, 0,1 mm a 100 mm tartomány felett
Hangsebesség tartomány	1000 – 9999 m/sec.
Memória	99 mérés/ fájl, 20 fájl
Áramforrás	2 x 1.5 V alkáli (AA méretű)- 100 órás használat (háttérvilágítás nélkül)
Adatkapcsolat	USB
Működési hőmérséklet	-10 ° C  + 50 ° C, páratartalom 20-90% relatív páratartalom
Méret (H x SZ x M)	153 mm x 74 mm x 32 mm
Szoftver	opcionálisan elérhető

Kiegészítők:

• Gyári kalibrációs tanusítvány
• SAUTER ATC-01 Adatátviteli szoftver (interfész kábellel)
• Pulse-echo módban mérő külső szenzorok:
  - ATU-US01, 2,5 MHz, Ø 14 mm, vastag mintákhoz, különösen durva felületű öntöttvashoz: mérési kapacitás 3-300 mm (acél),
  - ATU-US02, 7 MHz, Ø 6 mm, vékony vizsgálati anyagokhoz: mérési kapacitás (acél) 0,75-80 mm
  - ATU-US10, 5 MHz, Ø 10 mm, a jelátalakító 90°-os szögben van elhelyezve
