SAUTER HO K ultrahangos fém keménységmérő

SAUTER HO K ultrahangos fém keménységmérő

A SAUTER HO K ultrahangos fém keménységmérő készülék ideálisan alkalmas mobil keménységvizsgálatra, ahol a fő hangsúly a gyors és pontos eredmények elérésén van.

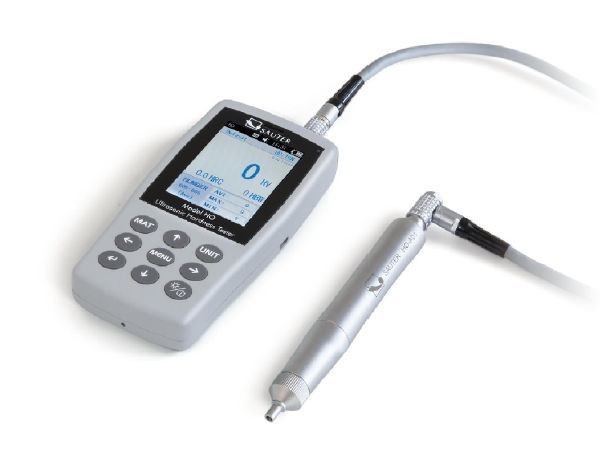

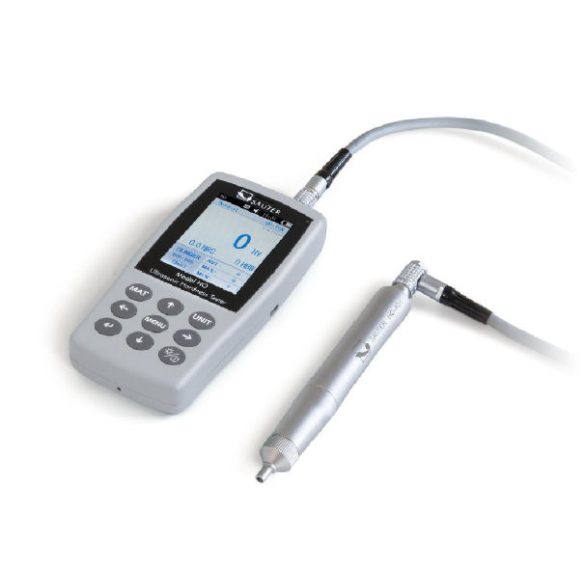

A SAUTER HO K egy rezgő rúd segítségével mér, amely ultrahangos frekvencián rezeg, és meghatározott vizsgálati erővel nyomódik a mintára. Az alsó végén egy Vickers-indentor található. Ennek rezonanciafrekvenciája megnő, amint a mintával érintkezve mélyedés keletkezik. A készülék megfelelő beállításával a rezonanciafrekvencia változását a megfelelő Vickers-keménységhez igazítjuk.

Alkalmazási példák:

• kis kovácsdarabok,
• öntvények,
• hegesztési pontok,
• lyukasztott alkatrészek,
• öntőszerszámok,
• golyóscsapágyak és fogaskerekek peremének mérésére,
• valamint a meleg vagy hő hatásának mérése.

Előnyök:

• Rockwell- és Brinell-keménységgel szemben: Kevesebb vizsgálati erő és ezért csak mikroszkopikus, kis behatolások, ami azt jelenti, hogy a vizsgálat kevésbé romboló hatású
• Vickershez képest: Nincs szükség igényes optikai mérésre. Ezért a méréseket közvetlenül a helyszínen, például egy állandóan beépített munkadarabon is elvégezheti.
• Leeb módszerrel szemben: A legtöbb esetben a vizsgált tárgy súlyával szemben támasztott magas követelmények már nem szükségesek.

Szabványok:

A készülék megfelel ezeknek a műszaki szabványoknak:

• DIN 50159-1-2008;
• ASTMA1038-2005;
• JB/T9377-2013.

Tulajdonságok:

• A mérési adatmemória akár 1000 mérési csoportot is elmenthet, egyenként 20 egyedi értékkel.

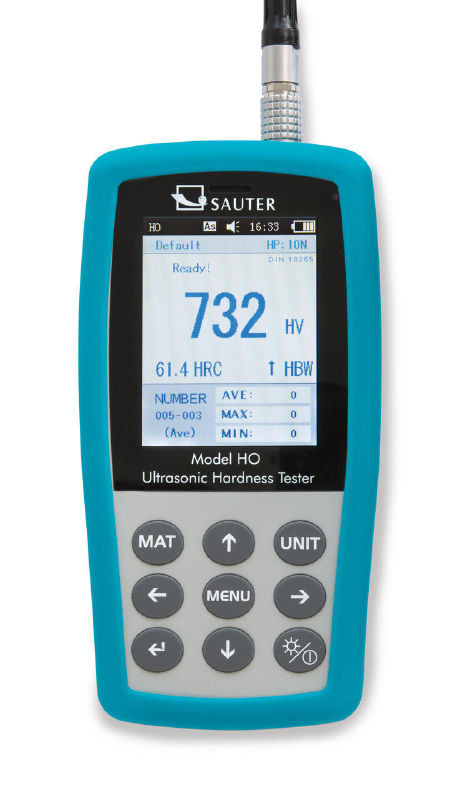

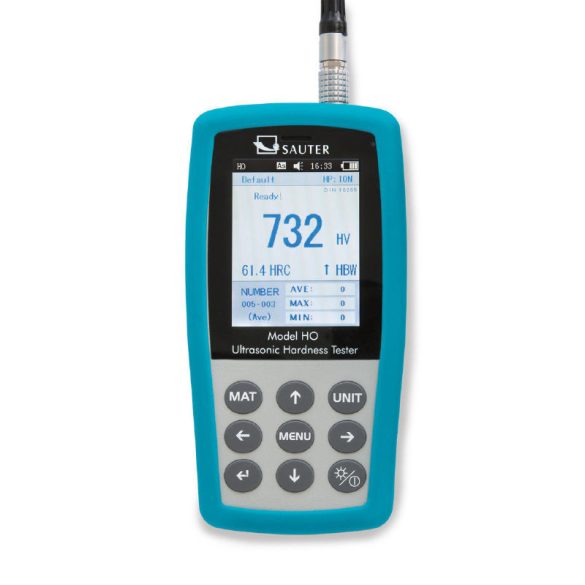

• Mini statisztika funkció: A mérési eredmény, a mérések száma, a maximális és minimális érték, valamint az átlagérték és a szórás kijelzése.
• A készülék beállítható mind a szabványos keménységvizsgálati blokkokra, mind pedig legfeljebb 20 referencia kalibrációs értékre. Ennek során gyorsan lehet különböző anyagokat mérni, anélkül, hogy a készüléket újra be kellene állítani az egyes anyagokhoz,
• Minden mérési irány lehetséges (360°),
• Határérték beállítás,
• Átlagérték megállapítás,
• Staisztikai funkció,
• Vizuális készenléti jelzés.

Technikai adatok:

• Csomagolási méret: 395x315x140 mm
• Méret: 28x83x160 mm
• Mérési egységek: HL, HRC, HB, HV, MPa
• Bruttó tömeg: 5 kg
• Nettó tömeg: 930 g
• Mérési tartományok: HRC: 20,3-68; HRB: 41-100; HRA: 61-85,6; HV: 80-1599; HB: 76-618;
• Szakítószilárdság: 255-2180 N/mm2
• Mérési pontosság: ± 3 HV; ± 1,5 HR; ± 3 % HB
• Mérési idő: 1-5 mp között állítható.
• Kijelző egységek: HRC, HV, HBS, HBW, HK, HRA, HRD, HR15N, HR30N, HR45N, HS, HRF, HR15T, HR30T, HR45T, HRB.
• Vizsgált tárgy tömege: min. 300 g
• Vizsgált tárgy vastagsága: min. 2 mm
• Vizsgált tárgy felülete: min. 5x5 mm
• Megengedett környezeti hőmérséklet: -10 °C / 40 °C

Modell	Keménységi skála	Próbadarab felületi érdessége
HO 1K	HV 1	RA < 3,2 µm
HO 2K	HV 2	RA < 5 µm
HO 10K	HV 10	RA < 15 µm
HO 5K	HV 5	RA < 10 µm

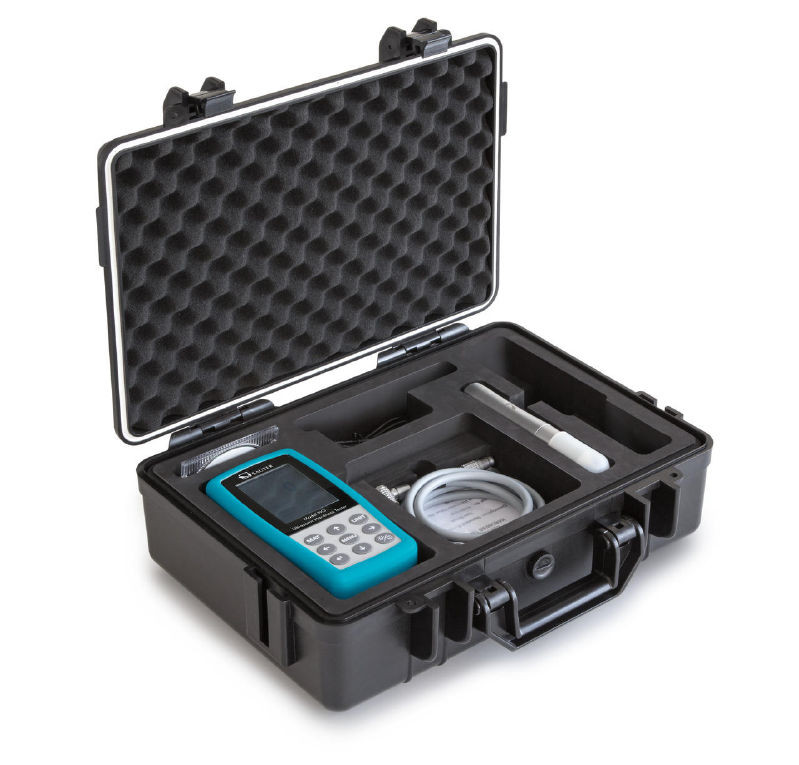

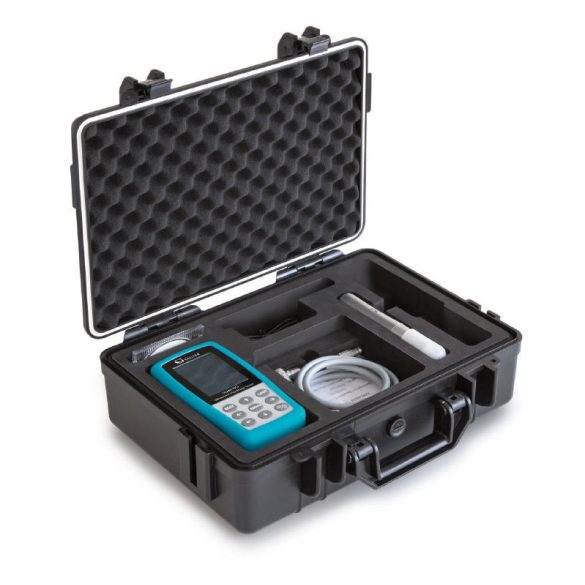

A szállítási tartalom része:

• Kijelzőegység,
• UCI szonda,
• szállítótáska,
• szoftver a mentett adatok PC-re történő átviteléhez,
• tartozékok.
