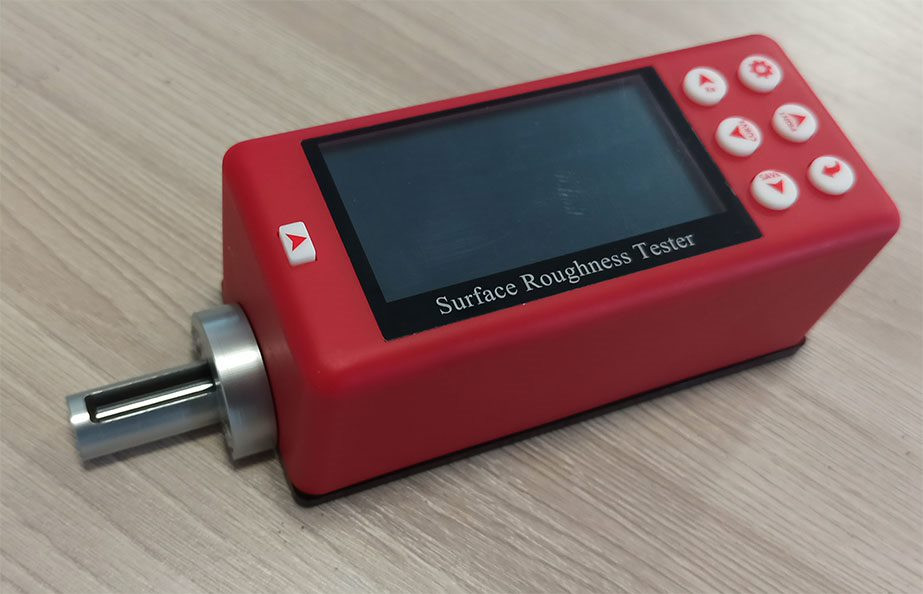

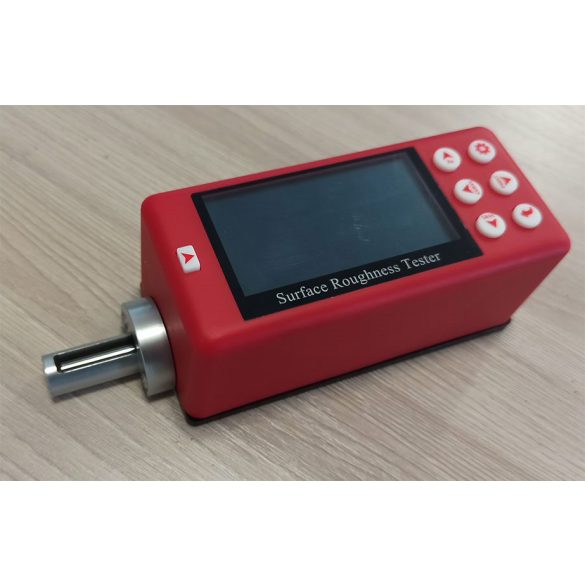

Mitech MR200 felületi érdességmérő

Mitech MR200 felületi érdességmérő

Leírás

A hordozható felületi érdességmérő MR200 gyors és pontos érdességvizsgálatot végezhet, amelyet a munkaterületen és a mobil méréseken alkalmaznak.

Hordozható, könnyen kezelhető, megbízhatóan tesztelhető és teljes funkcionális előnyökkel rendelkezik.

2,7 hüvelykes OLED képernyővel, vezeték nélküli kommunikációs modullal, Micro-USB porttal, szabványos Bluetooth modullal és SD-kártyával van felszerelve, mellyel nemcsak a vezeték nélküli távvezérlés és a mérés érhető el, hanem a PC-vel, vezeték nélküli Bluetooth nyomtatóval is képes kommunikálni és több adat memorizálására is képes.

Műszaki paraméterek

• Mérési tartomány
• Z tengely (függőleges) - 320μm (Ra=80μm)
• X tengely (vízszintes) - 17,5 mm
• Felbontás
• Z tengely (függőleges) - 0．01μm/±20μm
  - 0．02μm/±40μm
  - 0．04μm/±80μm
  - 0．08μm/±160μm
• Mérési tétel
• Paraméter - Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rz(JIS), Ry(JIS), RSk, R3z, Rmax, Rpc, Rmr, Rku, RΔa, RΔq, Rδc, Ry Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, V0
• Szabvány - ISO, ANSI, DIN, JIS
• Grafikon - Durvasági profil, csapágyarány görbe, közvetlen profil
• Szűrő -RC, PC-RC, Gauss, D-P
• Minta hossza (Lr) - 0,25,0,8,2,5 mm
• Értékelési hossz (Ln) - Ln= Lr×n, n=1~5
• Szonda
  Mérési elv - Elmozdulás Differenciális Induktivitás
  Stylus - Természetes gyémánt, 90 kúpszög, 5μm a hegy sugara
  Mérhető erő <4mN
  Vezetőfej - Rubin, hosszirányú sugár 40mm
  Áthaladási sebesség
  - Lr=0,25,Vt=0,15mm/s
  - Lr=0,8, Vt=0,5 mm/s
  - Lr=2,5, Vt=1mm/s
  - Visszatérés, Vt=1mm/s
• Jelzési hiba - Legfeljebb ± 10%
• Értékváltozás- Legfeljebb 6%
• Tápegység - Beépített lítium-polimer újratölthető akkumulátor, 8,4V, 800mA töltő töltés használata
• Méretek - 112mm*50mm*47mm
• Súly - Körülbelül 360g

Funkciók és jellemzők

• 28 mérési paraméterek: Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rz(JIS), Ry(JIS), RSk, R3z, Rmax, RPc, Rmr, Rku, RΔa, RΔq, Rδc, Ry; Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, V0;
• 320μm nagy pontosságú induktivitásmérő szonda elfogadása;
• Négy szűrési módszer: RC, PC-RC, GAUSS, D-P ;
• Kompatibilis négy ISO, DIN, ANSI, JIS szabványokkal;

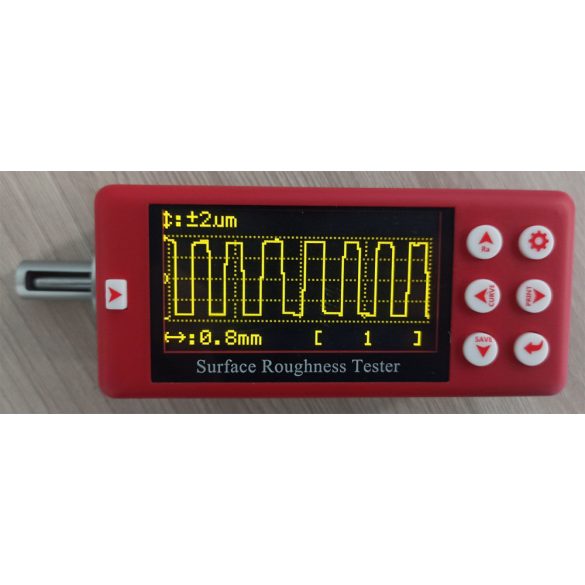

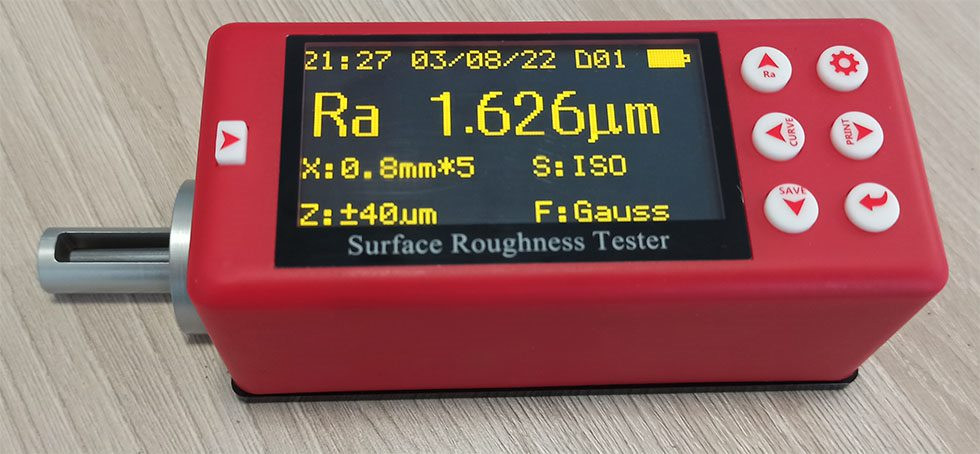

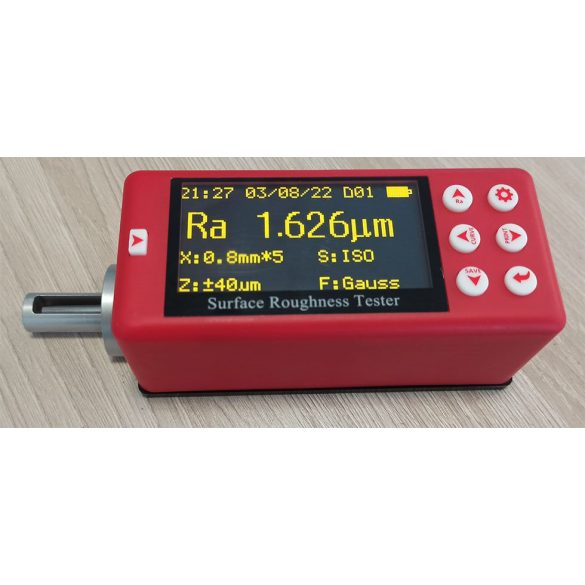

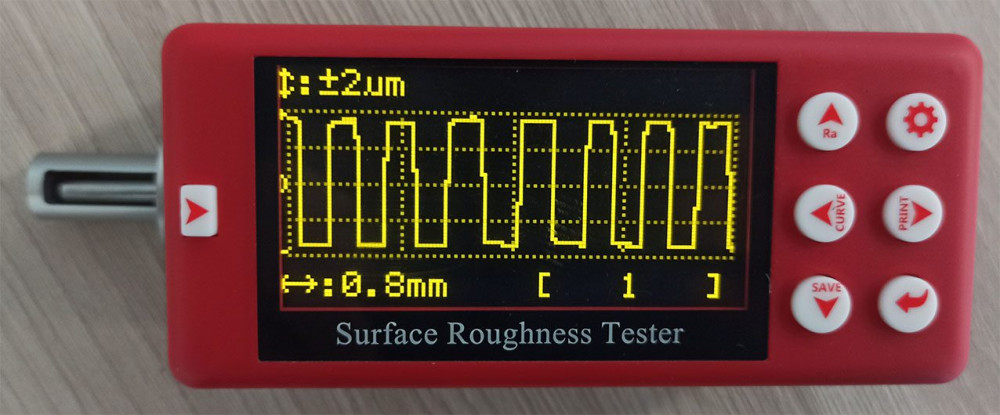

• 2,7 hüvelykes 128 × 64 pont OLED kijelző, háttérvilágítás és holtpont nélkül. Képes az összes paraméter, profilgrafikon és kínai/angol menü megjelenítésére;
• A legnépszerűbb DSP chip elfogadása az adatok vezérléséhez és feldolgozásához;
• A beépített tároló 20 teljes mérési adatsort képes megjegyezni;
• A külső SD-kártya bővítheti a tömeges adattárolást;
• Beépített vezeték nélküli távvezérlő modul a mérés távvezérléséhez;
• Beépített Bluetooth modul csatlakoztatható a Bluetooth nyomtatóhoz az összes paraméter és profil nyomtatásához;
• Beépített Micro-USB port, kommunikálhat a PC-vel, hogy a mérési eredmények elemzése adatfeldolgozó szoftverrel történjen;
• Beépített lítium-polimer újratölthető akkumulátor és töltésvédelmi áramkör;
• Mechatronikai kialakítás, kisebb és hordozható;
• Automatikus kikapcsolás az energiatakarékosság érdekében, minden műveleti lépéshez találati üzenet tartozik;
• Opciónális görbe felületű szonda, mély horony szonda, kis lyuk szonda, apró lyuk szonda, fogfelület szonda, kis oszlop, magasságbeállító platform, hosszabbító rúd, oldalsó átvezető rúd stb (ha aktuális kérem érdeklődjön).

Működési elv

Ez a műszer a tűszkennelési módszert alkalmazza a munkadarab felületi érdességének vizsgálatára.

Az alkatrész felületének érdességének mérésekor a szondát az alkatrész felületére helyezik, majd állandó sebességgel végigkövetik a felületet. A szonda a szondában lévő éles tű segítségével veszi fel a felületi érdességet. Az érdesség a szonda elmozdulását okozza, ami az indukciós tekercsek induktív értékének változását eredményezi, így a fázisérzékeny egyenirányító kimeneti végén a felületi érdességgel arányos analóg jelet generál. Ez a jel erősítés és szintkonverzió után az adatgyűjtő rendszerbe kerül. Ezt követően az összegyűjtött adatokat digitális szűréssel és paraméterszámítással az ARM-chip feldolgozza, és a mérési eredmény leolvasható az OLED-kijelzőn. Az eredmények Bluetooth nyomtatóval nyomtathatók (nyomtató nem része a szállítási tartalomnak).

Szállítási tartalom

• M200 érdességmérő készülék
• Standard szonda
• Durvasági minta
• Töltő
• USB kábel
• Távirányító
• Egyenes csavarhúzó
• Mintalemez
• Felhasználói kézikönyv
• Terméktanúsítvány
• Garanciakártya

Szállítási 2-4 hét, opciókért (printer, kiegészítő szondák stb) kérem érdeklődjön.

Gyári kalibrációról az alábbi linken olvashat: meroeszkozok-kalibralasa-es-hitelesitese

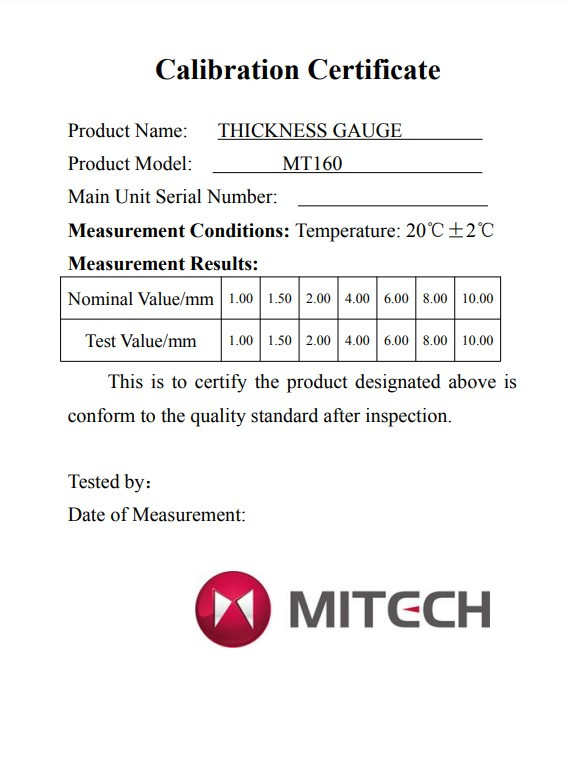

A 4. képen látható egy példa certifikát a Mitechtől (egy vastagságmérő készülékre).
