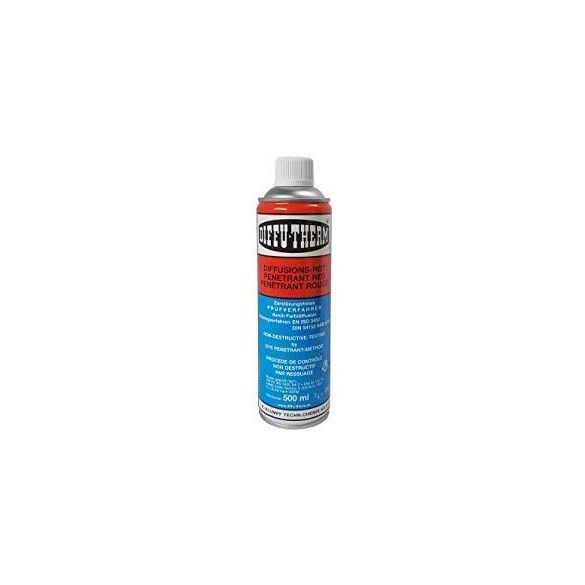

Diffu-Therm BDR Piros penetrálószer (500ml)

DIFFU-THERM® BDR-L Piros-fehér penetrációs eljárás

Jóváhagyott és elfogadott anyagok a

DIN EN ISO 3452-2 és DIN 54 152 2. rész a MIL-I-25135C szabványnak megfelelően

Folyadékbehatolásos módszer a DIN EN ISO 3452-1 [EN 571] = IIIAc, IIIAe, IIICc, IIICe, IIIEc, IIIEe szerint

A DIN EN ISO 3452-3 szabvány szerint 2. érzékenységi osztályának megfelelően

UV-fény alatt 2-es érzékenységi osztály

Folyadékbehatolásos módszer a DIN 54 152 1. részéhez = CAB + CBB + CCB + CCC

A DIN 54 152 3. rész szerinti az érzékenységi osztály 4.

Klór-, fluor- és kénmentes az ASTM-kód V. szerint

Vizsgálat

A DIFFU-THERM piros-fehér folyadékbehatolásos eljárása egy roncsolásmentes módszer, amelyet felületre nyitott hibák, mint például repedések, pórusok, körhézagok, mikro-összehúzódások, kötési hibák és hasonló hibák kimutatására fejlesztettek ki. A módszer a kész vagy félkész termékekre is alkalmazható, fém- vagy nemfémes alkatrészekre egyaránt. A hibák fehér alapon piros színnel jelennek meg.

A műveleti sorrend

Előtisztítás

Behatolás

Köztes tisztítás (behatoló anyag eltávolítása)

Szárítás

Előhívás

Ellenőrzés

Előtisztítás

A vizsgálat megkezdése előtt minden típusú bevonatot festéket, lakkot el kell távolítani a vizsgált felületről. Olajfilmeket, zsírokat, szennyeződések és minden szennyeződést el kell távolítani a vizsgálat előtt.

Az ellenőrzendő részeket, amit savakkal vagy lúgos oldatokkal kezeltek, semlegesíteni kell

és óvatosan leöblíteni.

Szárítás

Az előtisztítás után szükséges, hogy az alkatrészeket alaposan megszárítsuk, hogy se víz, se oldószer ne maradjon a felületen, ami akadályozná a folyadékbehatolásos vizsgálóanyag penetrálását a repedésbe.

Enyhe melegítés vagy meleg levegő, max. 50 ° C alkalmazása csökkenti a szárítási időt.

A DIFFU-THERM piros folyadékbehatolásos vizsgálóanyag alkalmazása

Vigye fel a piros folyadékbehatolásos vizsgálóanyagot a vizsgálati felületre permetezéssel, merítéssel vagy ecseteléssel, hogy az egész felület alaposan és egyenletesen nedves legyen. A megfelelő behatolás biztosítása érdekében a következő időket kell biztosítani a bahatoláshoz:

Könnyűfémek vagy könnyűfémötvözetek esetében 10-15 perc,

acélok vagy acélötvözetek esetében 15 - 30 perc,

más szilárd anyagok esetében 5 - 30 perc.

Közbenső tisztítás (behatoló anyag eltávolítása)

Megfelelő behatolás után a felszínen maradó minden felesleges penetrálószert teljes mértékben el kell távolítani vízöblítéssel vagy merítéssel. Meleg vizet lehet használni, de a hőmérséklete nem haladhatja meg az 50 ° C-ot.

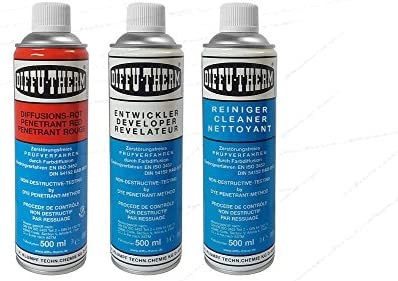

Abban az esetben, ha a felület nagyon durva, a közbenső tisztítás is elvégezhető a DIFFU-THERM BRE, BRE-2, BRE-3 vagy BRE-S tisztítók alkalmazásával.

Az ellenőrizendő részek szárítása

A tisztítandó darabokat száraz, tiszta és szöszmentes ruhával óvatosan megtöröljük, majd biztosítjuk a normál párolgást környezeti hőmérsékleten vagy sűrített levegővel (könnyű levegőáram), amelynek hőmérséklete nem haladhatja meg az 50 ° C-ot.

Előhívás a DIFFU-THERM előhívóval

A BEA, a BEA-N vagy a BEA-W előhívókat egyenletesen kell felhordani a vizsgált felületre. Ez a művelet permetezéssel előnyösen végezhető el.  Az ecsettel való felhordás nem megengedett. Felhordás előtt és közben az előhívó aeroszolt jól fel kell rázni, hogy a folyadék hordozóban lévő fehér pigmentek ne ülepedhessenek le.

Ha a hiba tartós rögzítése az elvárás, akkor használja a BEW előhívót. (IIIAf, IIICf, IIIEf).

Előhívási idő / az eredmények értékelése

A munkadarabokon az előhívó felvitele után elegendő időt kell biztosítani a hibajel megjelenéséhez.  Ez az idő a vizsgált anyagtól és a hiba jellegétől függ.

Általában a behatolási idő fele.

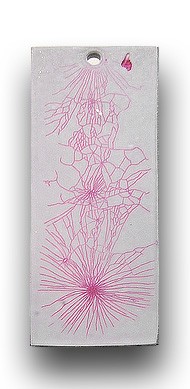

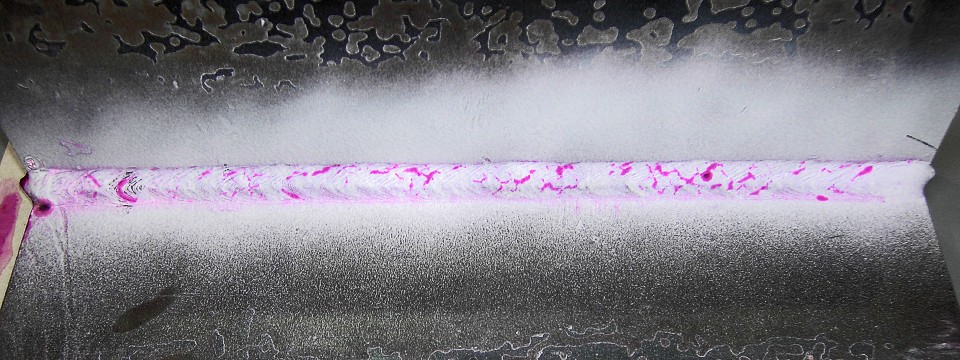

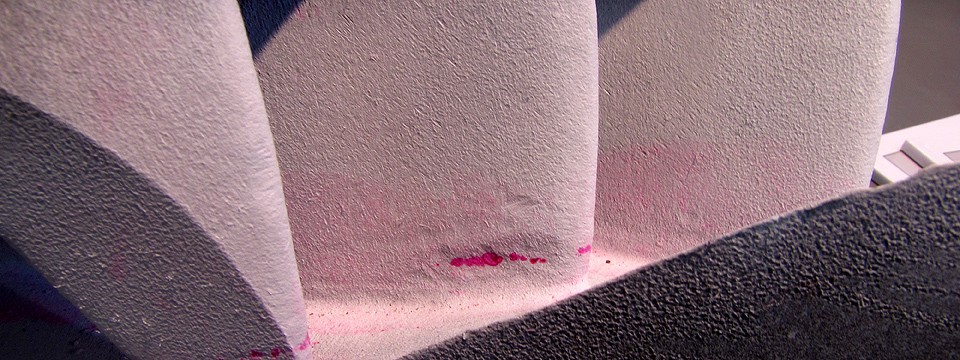

Minél finomabb a repedés, annál hosszabb a behatolási idő. A repedések és a kötéshibák piros vonalaknak tekinthetők a fehér alapon. A hajszál repedések és átlapolások törött vonalakként jelennek meg. A pórusok és a mikrokontrakciók szétszórt kis pontokat hoznak létre, vagy csak homályos elszíneződést eredményeznek.

Az alkatrészeket UV fény alá helyezve is lehet vizsgálni.

Ellenőrzés utáni tisztítás / megőrzés

Az ellenőrzés után az előhívó eltávolítása csak abban az esetben szükséges, ha zavarhatja

a későbbi feldolgozást, a későbbi vizsgálati követelményeket, vagy ahol korróziót okozhat

a vizsgált alkatrészeken.

Szükség esetén a tisztított munkadarabokat védeni kell a korrózió ellen.

Óvintézkedések

Minden DIFFU-THERM termék a hatályos jogszabályoknak megfelelően van jelölve.

Az egyes szállítmányokra vonatkozó biztonsági szabályokat szigorúan be kell tartani.
