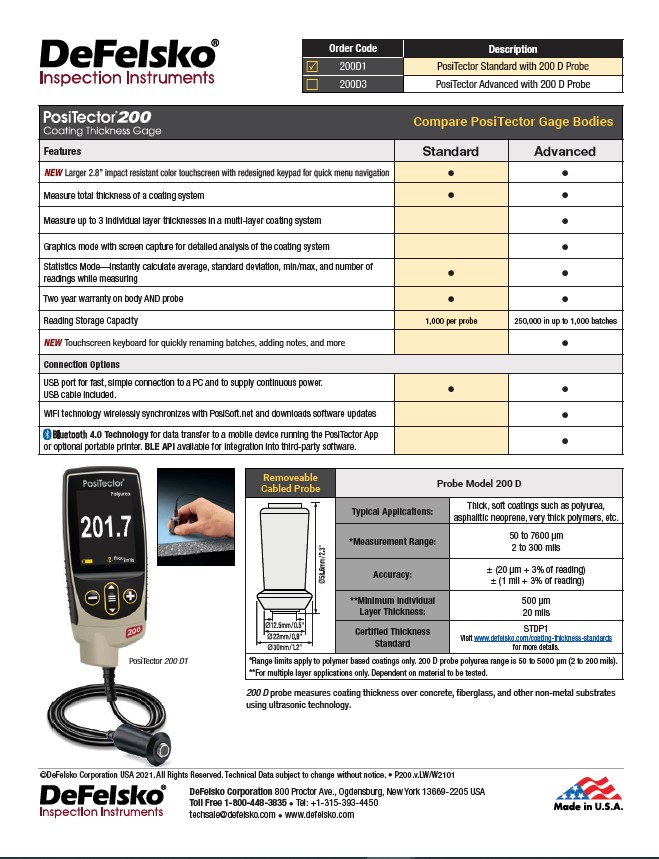

PDF adatlap (angol)
GYIK / FAQ
Részletek

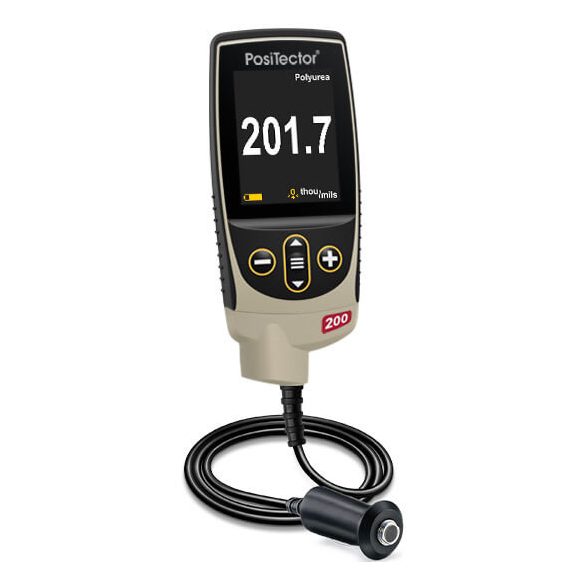

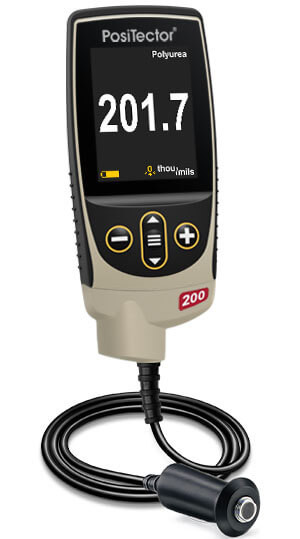

DeFelsko PosiTector 200 D1 / D3 Rétegvastagság mérő kábeles szondával
PosiTector® 200 ultrahangos rétegvastagságmérő műszerek nem fémből készült szubsztrátumokhoz.
A bevonatvastagság mérése fémeken évtizedek óta lehetséges a fémek mágneses és elektromos tulajdonságai miatt. A bevonatvastagság mérése nem fémeken azonban csak roncsolásos módszerekkel volt lehetséges.
1990 óta viszont lehetséges a néhány mikron vastag bevonat mérése különböző hordozóanyagokon egy új módszerrel: az ultrahanggal.
A PosiTector 200 öt generációs termékinnováció eredménye, és számos alkalmazás esetében továbbra is az egyetlen gazdaságos, roncsolásmentes bevonatvastagságmérési lehetőség. A bevált technológiát a világ minden táján szervezetek validálták, és használatát olyan szabványok dokumentálják, mint az ASTM D6132 és az ISO 2808.
A PosiTector képes mérni a bevonat vastagságát pl fa, beton, műanyag és egyéb anyagokon. Az advanced modellek akár 3 réteget is mérnek grafikával.
Szonda
- A 200 C szonda beton, üveg, és egyéb vastag nem fém hordozón méri a bevonat vastagságát ultrahangos technológiával.
- Méréstartomány (polimer alapú bevonatokra): 50-7600 μm
- Mérési pontosság: ± (20 μm + 3%)
- Tanúsítvány: STDP1
PosiTector 200
- Mérésre kész - a legtöbb alkalmazáshoz nincs szükség kalibrációs beállításra
- ÚJ Nagyobb, 2,8"-os, ütésálló színes érintőképernyő, újratervezett billentyűzettel a gyors menüben való navigáláshoz.
- ÚJ Időjárás-, por- és vízálló - IP65-ös besorolású burkolat
Kopásálló rubinszondás hegy a hosszú távú kalibráláshoz. - PosiTector cserélhető platform - bármelyik PosiTector szonda csatlakoztatható egyetlen mérőtesthez
- USB, WiFi és Bluetooth csatlakozás a PosiSoft PC, Mac és okostelefon szoftverhez. USB-kábel tartozék.
- A NIST-re vagy PTB-re való visszavezethetőséget igazoló kalibrálási tanúsítvány mellékelve (Hosszú formanyomtatvány).
- Megfelel az ASTM D6132 és az ISO 2808 szabványnak.
- ÚJ A mérőeszközön megjelenő súgó egy gombnyomással elmagyarázza a menüpontokat.
- Villogó kijelző-ideális zajos környezetben is.
- A RESET funkció azonnal visszaállítja a gyári beállításokat.
Pontos:
- A reakcióképes jelátalakítók gyors, pontos leolvasást biztosítanak.
- A NIST vagy PTB szerinti nyomonkövethetőséget igazoló kalibrálási tanúsítványt mellékeltük.
- A bizonyítottan roncsolásmentes ultrahangos technika megfelel az ASTM D6132 és az ISO 2808 szabványnak.
Erőteljes:
- Statisztika üzemmódban folyamatosan megjeleníti/frissíti az átlagot, a standard eltérést, a min/max értéket és a mérések számát a mérés során.
- A Max Thick mód a legmélyebb ultrahangos visszhangot jeleníti meg, így nem kell beállítani a Lo tartományt - ideális a nem kívánt felületi visszhangok figyelmen kívül hagyásához.
- ÚJ Képernyőfelvétel - 100 képernyőkép mentése a nyilvántartás és a felülvizsgálat céljából.
- ÚJ Akár 30%-kal hosszabb akkumulátor-üzemidő.
- USB-port a gyors, egyszerű csatlakoztatáshoz a PC-hez és a folyamatos áramellátáshoz. USB-kábel tartozék.
- A szoftverfrissítések az interneten keresztül naprakészen tartják a mérőműszert.
- Tartalmazza a PosiSoft szoftvercsomagot az adatok megtekintéséhez és jelentéskészítéséhez.
Tartós:
- ÚJ Időjárásálló, por- és vízálló IP65-ös besorolású ház.
- ÚJ Ergonomikus kialakítás tartós gumírozott markolattal.
- Kopásálló szondahegy.
- Ütéselnyelő, védő gumitartó tok a további ütésállóság érdekében
- Két év garancia a mérőtestre ÉS a szondára
Sokoldalú:
- A PosiTector test befogadja az összes PosiTector 200, 6000, DPM, IRT, RTR, SPG, SST, SHD, BHI és UTG szondát, így a bevonatvastagságmérőből könnyen átalakítható harmatpontmérővé, felületi profilmérővé, oldható sómérővé, keménységmérővé vagy ultrahangos falvastagságmérővé.
- ÚJ Automatikusan forgó kijelző Flip Lock funkcióval
- Választható kijelző nyelvek.
- Mil/Mikron átkapcsolható.
Kivitel
Standard:
- ÚJ Tárolás 1000 leolvasás szondánként - a tárolt leolvasások megtekinthetők vagy letölthetők.
- A Standard mérőtest fényes színes kijelzővel és USB-porttal rendelkezik a Mac vagy PC számítógéphez való csatlakozáshoz. Egy PosiTector 200 szondához csatlakoztatva képes a bevonatrendszer teljes vastagságának mérésére.
Advanced:
- Az Advanced mérőtest olyan további funkciókat tartalmaz, mint a WiFi és a Bluetooth, és akár. Egy PosiTector 200 szondához csatlakoztatva akár három egyedi bevonatréteg vastagsága is megjeleníthető. A nagy teljesítményű grafikus üzemmód ideális a bevonatrendszer vizualizálásához és az új alkalmazások értékeléséhez.
- ÚJ 250 000 mérési érték tárolása akár 1000 tételben és altételben.
- ÚJ Prompted Batch Mode - előre definiált tételek létrehozása a képernyőn megjelenő szöveges és képi felszólításokkal minden egyes leolvasáshoz.
- A mérési adatok élő grafikus megjelenítése.
- ÚJ Érintőképernyős billentyűzet a tételek gyors átnevezéséhez, jegyzetek hozzáadásához és így tovább.
- A WiFi technológia vezeték nélkül szinkronizál a PosiSoft.net-tel és letölti a szoftverfrissítéseket.
- Bluetooth 4.0 technológia az adatátvitelhez a PosiTector alkalmazást futtató mobileszközre vagy opcionális hordozható nyomtatóra. BLE API elérhető a harmadik féltől származó szoftverekbe történő integráláshoz.
- Integrálható harmadik féltől származó szoftverekkel, drónokkal, ROV-okkal, PLC-kkel és roboteszközökkel számos ipari szabványos kommunikációs protokoll segítségével.
Adatok
Gyártó
DeFelsko
Felhasználás
Vastag bevonatokra, Több réteg mérése egyszerre
Hordozó
A mágnesezhető "ferrous" vagy "F" modellek a vasas (mágneses) fémekre, jellemzően szénacélra felvitt nem mágneses bevonatok mérésére alkalmasak.
A "nemvas" "non-ferrous" vagy "N" modellek a nemvas / nem mágnesezhető fémekre felvitt nem vezető bevonatok mérésére alkalmasak.
A kombinált (FN) modellek a vasfémekre (mágneses) felhordott nem mágneses bevonatok ÉS a nem vasfémekre felhordott nem vezető bevonatok mérésére is alkalmasak.
Az "egyéb" modellek képesek mérni nem-fém hordozón is (fá, betonon, üvegen).
Egyéb (nem fém)
Szonda
Külső vezetékes
Méréstartomány [mikron]
Megadja, hogy az adott műszer méréstartománya milyen intervallumba esik μm-ben.
50-7800 μm
Cikkszám
DeFelsko_PT200_D
PDF adatlap (angol)
GYIK / FAQ
Szükség van-e az eszközök használatához valamilyen formális képzésre? Kínálnak "demo" modelleket?
Nem. Műszereinket egyszerű használatra terveztük, könnyen kezelhető menükkel, használati utasításokkal és hasznos videókkal.
A PosiTector 200 készüléket gyárilag kalibrálják?
A PosiTector 200 teljesen kalibrálva és mérésre készen érkezik. A csomagban található egy NIST-re vagy PTB-re visszavezethető hosszú formátumú kalibrálási tanúsítvány, amely dokumentálja a műszer által a kalibráló laboratóriumunkban egy nemzeti metrológiai intézetre visszavezethető szabványokon mért tényleges mérési eredményeket. Óvakodjon a versenytársak által kínált "tanúsítványoktól" vagy "megfelelőségi tanúsítványoktól". Ezek jellemzően nem tartalmazzák a műszer tényleges mérési eredményeit, és gyakran nem elégségesek az általános minőségi követelmények teljesítéséhez.
A PosiTector 200 gyárilag kalibrálva van a legtöbb polimer bevonat mérésére, kalibrálás vagy beállítás nélkül. Ha szükséges, egy egyszerű mérőeszköz beállítása elvégezhető egy ismert vastagságú bevonatmintához, amely összetételét tekintve a lehető legközelebb áll a tervezett alkalmazáshoz. A legjobb eredmény elérése érdekében a minta vastagságának meg kell egyeznie a mérendő bevonat várható maximális vastagságával, vagy annál valamivel nagyobbnak kell lennie.
Használható-e a PosiTector 200 fémszubsztrátumok bevonatainak mérésére?
Sok esetben igen! A következőket azonban figyelembe kell venni:
Fémszubsztrát vastagsága: Mivel a hang körülbelül háromszor gyorsabban halad át a fémeken, mint a legtöbb védőbevonaton, az aljzat vastagsága nagymértékben meghatározza, hogy a PosiTector 200 alkalmas-e egy adott bevonatvastagság mérésére.
A mérőműszer beállítása: A PosiTector 200 mérőműszer Hi-tartományának beállítása a nemkívánatos fémszubsztrát visszhangok kiküszöbölése érdekében általában szükséges a mérés megismételhetőségének javítása érdekében. Ez a beállítási folyamat egyszerűsödik a PosiTector 200 Advanced mérőműszer grafikus módjának használatával. Bár a PosiTector 200 Standard mérőműszer-modell képes az egyrétegű alkalmazások és a többrétegű alkalmazások teljes bevonatrendszer-vastagságának pontos mérésére, a fémszubsztrátumok méréséhez erősen javasoljuk a PosiTector 200 Advanced mérőműszer-modell használatát.
Egyrétegű bevonatos alkalmazások: Általában legalább 13 µm vastagságú bevonatvastagság szükséges sík fémszubsztrátumon, amelynek minimális vastagsága 1,25 mm.
Többrétegű alkalmazások.
Teljes vastagság: Sok esetben megbízhatóan mérhető a többrétegű bevonatrendszer teljes vastagsága fémen. Az egyrétegű alkalmazásokhoz hasonlóan, általában 13 µm minimális teljes bevonatvastagság szükséges sík fémszubsztráton, amelynek minimális vastagsága 1,25 mm.
Egyedi rétegek: A PosiTector 200 akkor méri az egyes rétegek vastagságát, ha az egyes rétegek vastagsága meghaladja a 125 µm-t (5 mil), és a fémszubsztrátum vastagsága meghaladja a 6 mm-t (0,25"). Az egyes rétegek akusztikai jellemzői közötti nagyobb különbség nagyobb valószínűséggel eredményezi az egyes rétegek pontos mérését.
A PosiTector 6000 szonda általában ajánlott a PosiTector 200 szondával szemben a bevonatvastagság mérésére fémszubsztrátokon, az alábbiak miatt:
- Alacsonyabb költség
- Nagyobb szondaválaszték (egyik sem igényli ultrahangos csatológél használatát).
- Nagyobb pontosság
- A PosiTector 200 szondákkal ellentétben a legtöbb védőbevonat tulajdonságaihoz nincs szükség beállításra.
- Teljesen megfelel a fémek bevonatvastagságának mérésére vonatkozó nemzetközi szabványoknak.
Mi az a couplant? Minden alkalommal használnom kell, amikor leolvasást végzek?
A couplantra minden mérésnél szükség van, hogy az ultrahang a bevonatba terjedjen. A sima bevonatokhoz a víz megfelelő csatolóanyag. Durvább bevonatokhoz használja a mellékelt glikol gélt.
Mérhet a PosiTector 200 olyan bevonatokat, amelyek részecskéket vagy aggregátumot tartalmaznak?
A sugárzott epoxi, az uretánhabarcs és más bevonatrendszerek, amelyek aggregátumokat vagy részecskés zárványokat (szilícium-dioxid, kvarcpehely, beton stb.) tartalmaznak, jelentős mérési kihívást jelentenek az ultrahangos PosiTector 200 műszerünk számára. Ezt az okozza, hogy a szilárd részecskék hajlamosak zavarni az ultrahangos impulzust, és általában megbízhatatlan vastagságmérést eredményeznek.
Hogyan tudom nullázni a PosiTector 200-at?
A mágneses vagy örvényáramú elvű mérőműszerrel ellentétben a PosiTector 200 nullázásához nincs szükség bevonat nélküli hordozóra. Ehelyett a szondát a nullázáskor a szubsztráttól távol tartjuk a levegőben.
Milyen gyakran kell a PosiTector szondát újrakalibrálni?
A PosiTector szondák minden szondához mellékelnek egy NIST-re vagy PTB-re való visszavezethetőséget igazoló kalibrálási tanúsítványt (hosszú formanyomtatvány) - lejárati vagy végdátum nélkül. Nincs szavatossági idejük, ezért a terepen eltöltött idő nem jó mutatója az újrakalibrálási időközöknek. Sok minőségügyi programmal és újrahitelesítési programmal rendelkező szervezet megköveteli az éves újrakalibrálást, és ez a legtöbb felhasználó számára jó kiindulási pont. A DeFelsko azt javasolja, hogy az ügyfelek saját tapasztalataik és munkakörnyezetük alapján állapítsák meg a kalibrálási időközöket. Termékismeretünk, adataink és az ügyfelek visszajelzései alapján a műszer üzembe helyezésétől számított egyéves kalibrálási időköz jó kiindulási pont.
